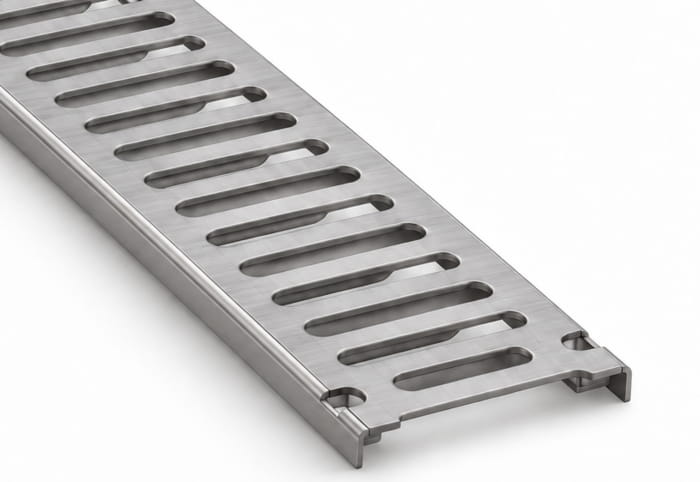

Решетки стальные нержавеющие — водоприёмные элементы систем линейного водоотвода, предназначенные для установки на стальные, пластиковые и бетонные лотки. Они обеспечивают поступление поверхностного стока в канал, задерживают крупный мусор и воспринимают нагрузки в пределах класса конкретного исполнения.
Нержавеющие решетки для водоотводных лотков применяются на объектах с повышенными требованиями к коррозионной стойкости, удобству очистки и внешнему виду водоотводной системы. Материал, размеры и конструкцию подбирают с учётом условий эксплуатации и параметров лотка.
Назначение и области применения
- Благоустройство и архитектурные пространства: входные группы, террасы, пешеходные территории, дворы жилых комплексов и общественные пространства, где водоотвод должен сочетаться с отделкой покрытия.
- Участки с регулярным увлажнением: моечные зоны, производственные помещения и площадки, требующие частой уборки.
- Среды с повышенным коррозионным воздействием: участки контакта с технологическими растворами, моющими составами и солями — при выборе марки стали, соответствующей составу среды.
- Транспортные и промышленные территории: парковки, автосервисы, АЗС, складские комплексы и производственные площадки — в исполнении, рассчитанном на нагрузки конкретной зоны.
Размеры и совместимость с лотками
Предусмотрены решения для лотков типоразмеров DN50, DN80, DN100, DN110, DN150, DN200, DN300, DN400, DN500 и DN1000. Высоту решетки определяют по глубине посадочного места и условиям опирания; длину и ширину — по геометрии секции и необходимым монтажным зазорам.
Обозначение DN служит для подбора типоразмера лотка и само по себе не определяет габариты решетки. Решетки для бетонных лотков, а также для пластиковых и стальных каналов подбирают по фактическим размерам опорных полок, форме посадочного места и расположению креплений. Совпадение DN у разных серий не гарантирует взаимозаменяемость.
Материал и обработка поверхности
Для изготовления применяют нержавеющую сталь AISI 304, AISI 321, AISI 316, AISI 430 и другие марки по техническому заданию заказчика.
- AISI 304 — хромоникелевая аустенитная сталь общего назначения. Используется для широкого круга задач водоотведения при умеренном коррозионном воздействии.
- AISI 321 — аустенитная сталь, стабилизированная титаном. Отличается стойкостью к межкристаллитной коррозии; её выбирают с учётом требований к сварным соединениям и температурному режиму эксплуатации.
- AISI 316 — хромоникелевая сталь с молибденом, повышающим стойкость к локальной коррозии в хлоридсодержащих средах по сравнению с AISI 304. Применимость к конкретным реагентам проверяют отдельно.
- AISI 430 — ферритная нержавеющая сталь для слабоагрессивных сред. При воздействии солей и технологических растворов требуется оценка достаточности её коррозионной стойкости.
При подборе материала учитывают состав и концентрацию химических веществ, температуру и продолжительность контакта. Для объектов с повышенными требованиями к дизайну в техническом задании можно предусмотреть шлифованную или сатинированную поверхность с согласованным направлением обработки.
Классы нагрузки по EN 1433
Требуемое исполнение выбирают по зоне установки и характеру движения. Классификация EN 1433 предусматривает шесть классов нагрузки:
| Класс | Испытательная нагрузка | Область применения |
|---|---|---|
| A 15 | 15 кН | Территории исключительно для пешеходов и велосипедистов: дорожки, скверы и прогулочные зоны. |
| B 125 | 125 кН | Тротуары, пешеходные пространства и стоянки легковых автомобилей, включая парковочные этажи. |
| C 250 | 250 кН | Прибордюрные водоотводные полосы и непроезжаемые участки обочин. |
| D 400 | 400 кН | Проезжая часть дорог, обочины и стоянки для всех типов дорожного транспорта. |
| E 600 | 600 кН | Промышленные площадки, грузовые терминалы и портовые территории с высокими колёсными нагрузками. |
| F 900 | 900 кН | Аэродромные покрытия и специальные площадки с особо высокими колёсными нагрузками. |
Число в обозначении класса соответствует испытательной нагрузке в килоньютонах, а не допустимой массе автомобиля. Заявляемый класс конкретного исполнения должен быть подтверждён испытаниями. Работоспособность системы зависит также от корпуса лотка, опорных элементов и соблюдения предусмотренного узла монтажа.
Что учитывать при выборе решетки
- Водоприёмную способность. Значение имеют суммарная площадь, форма и расположение отверстий. Пропускную способность водоотводной линии оценивают с учётом сечения и уклона лотка, расположения выпусков и расчётного расхода воды.
- Безопасность движения. Размер и ориентацию отверстий согласуют с движением пешеходов, велосипедов, колясок и тележек. Для влажных зон дополнительно учитывают сопротивление поверхности скольжению.
- Опирание и фиксацию. Решетка для лотка должна устойчиво размещаться в посадочном месте. Способ крепления выбирают с учётом транспортных воздействий и необходимости снятия для очистки канала.
Как купить решетку для лотка
Решетка стальная для лотка подбирается по размерам посадочного места, требуемому классу нагрузки, условиям эксплуатации и виду поверхности. Для заказа достаточно направить обозначение серии лотка либо чертёж с размерами, указать количество изделий и требования к материалу.
Если подбирается лоток для водоотведения с решеткой, характеристики обоих элементов согласуют в составе единой системы: проверяют совместимость опорных поверхностей и креплений, требуемую несущую способность и условия отвода воды.
