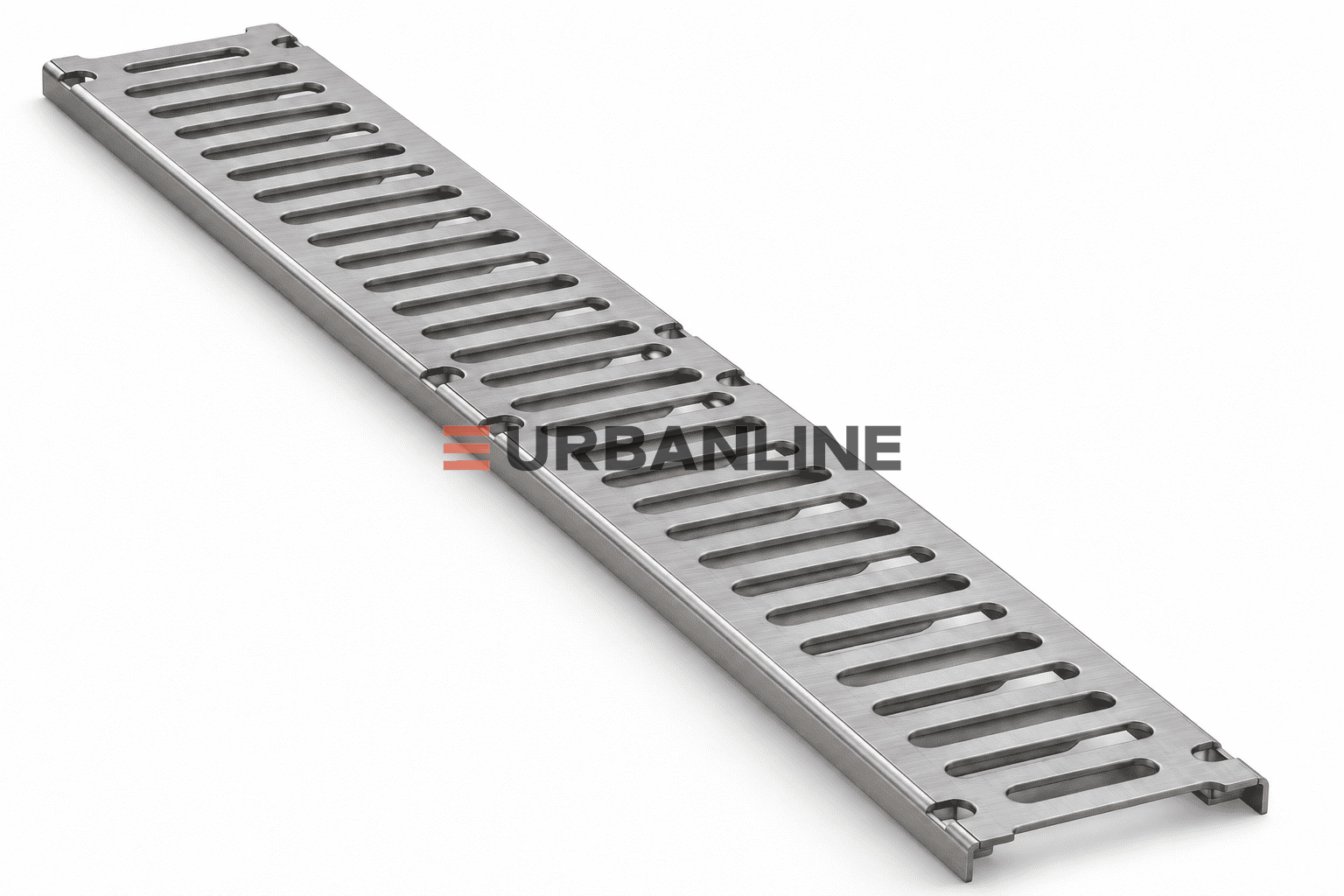

Водоприемная решетка Urbanline из нержавеющей стали AISI 304 для усиленного лотка DN100. Предназначена для приема поверхностного стока, перекрытия водоотводного канала и задержания крупного мусора.
Применяется в системах линейного водоотвода на объектах с повышенными требованиями к коррозионной стойкости, удобству обслуживания и внешнему виду. Совместимость с лотком проверяют по посадочным размерам, конструкции опирания и креплению.
Характеристики
| Габаритная длина, мм | 1000 |
| Габаритная ширина, мм | 156 |
| Габаритная высота, мм | 20 |
| Толщина металла, мм | 2, 3, 5, 7 |
| Толщина стенки профиля, мм | 2, 3, 5, 7 |
| Материал | Нержавеющая сталь |
| Цвет | серебристый |
| Температура эксплуатации | от -50°C до +90°C |
| Диапазон рабочих температур | от -50°C до +90°C |
| Водопоглощение | 0 |
| Водонепроницаемость | 0 |
| Химстойкость | Высокая стойкость |
| Группа горючести | НГ по ГОСТ 30244-94 |
Описание
Нержавеющая решетка для усиленного лотка DN100
Решетка Urbanline из нержавеющей стали AISI 304 — водоприемный элемент системы линейного водоотвода, предназначенный для установки на усиленный лоток DN100. Решетка перекрывает открытый канал, обеспечивает поступление поверхностного стока и задерживает мусор, размер которого превышает просвет водоприемных отверстий.
Изделие предназначено для объектов, где наряду с отведением воды важны коррозионная стойкость, удобство очистки и аккуратное оформление водоотводной линии. Металлическая поверхность сочетается с плиткой, натуральным камнем и другими покрытиями входных групп, общественных пространств и благоустроенных территорий.
| Производитель | Urbanline |
|---|---|
| Тип изделия | Водоприемная решетка для лотка |
| Материал | Нержавеющая сталь AISI 304 |
| Назначение по типоразмеру | Для усиленного водоотводного лотка DN100 |
Материал и условия применения
AISI 304 — аустенитная хромоникелевая нержавеющая сталь. Материал подходит для многих условий эксплуатации с воздействием пресной воды и атмосферной влаги при правильном подборе и регулярном уходе.
Для производственных помещений, моечных зон и участков с химически агрессивными стоками марку стали подбирают по составу среды, концентрации реагентов и температуре. При воздействии хлоридов и противогололедных солей стойкость AISI 304 требует отдельной оценки: по условиям проекта может потребоваться AISI 316 или другая марка стали.
Совместимость с водоотводными лотками
Решетки для водоотводных лотков подбирают по геометрии посадочного места и конструкции опорных поверхностей. Основное назначение этой модели — установка на усиленный лоток DN100. Применение со стальными, пластиковыми или бетонными лотками других серий возможно после проверки размеров, опирания и фиксации.
Подбор класса нагрузки по EN 1433
Ниже приведена справочная классификация для выбора водоотводной системы. Класс конкретного исполнения решетки должен быть подтвержден технической документацией. Обозначение «для усиленного лотка» само по себе класс нагрузки не определяет.
| Класс | Испытательная нагрузка | Примеры размещения |
|---|---|---|
| A 15 | 15 кН | Пешеходные и велосипедные маршруты, прогулочные зоны без движения автомобилей. |
| B 125 | 125 кН | Стоянки легковых автомобилей, частные гаражные въезды и территории с медленным движением легкового транспорта. |
| C 250 | 250 кН | Прибордюрные участки и водоотводные полосы у края проезжей части. |
| D 400 | 400 кН | Проезжая часть дорог, транспортные проезды и стоянки с движением легковых и грузовых автомобилей. |
| E 600 | 600 кН | Промышленные дворы, погрузочные площадки и терминалы с высокими колесными нагрузками. |
| F 900 | 900 кН | Аэродромные и специальные площадки с особо высокими колесными нагрузками. |
Значения в кН относятся к испытательной нагрузке и не обозначают допустимую массу автомобиля. При выборе учитывают нагрузку на колесо, интенсивность движения, торможение и повороты, а также конструкцию лотка, опирания и монтажа.
Что учитывать при подборе и эксплуатации
- Посадочные размеры. Длина, ширина и высота решетки должны соответствовать конкретной серии лотка.
- Прием воды. Учитывают суммарную площадь открытых отверстий, расчетный приток и пропускную способность канала.
- Размер просветов. Его выбирают с учетом движения пешеходов, колясок и тележек, а также требований проекта.
- Опирание и фиксация. Решетку устанавливают на предусмотренные опоры и закрепляют в соответствии с конструкцией системы.
- Обслуживание. Отверстия и канал очищают от мусора; с нержавеющей поверхности регулярно удаляют загрязнения и солевые отложения.
Другие исполнения по заданию заказчика
В ассортименте нержавеющих решеток Urbanline предусмотрены исполнения для лотков DN50, DN80, DN100, DN110, DN150, DN200, DN300, DN400, DN500 и DN1000. По заданию заказчика материалом могут служить AISI 304, AISI 321, AISI 316, AISI 430 и другие марки. Размеры, высоту и конструкцию согласовывают под выбранный лоток и требуемую нагрузку.
Эта карточка относится к исполнению из нержавеющей стали AISI 304 для усиленного лотка DN100.
Чтобы купить решетку для лотка, укажите модель канала или его посадочные размеры, условия эксплуатации и необходимое количество. Если требуется лоток для водоотведения с решеткой, параметры канала, решетки и крепления согласовывают совместно. Для расчета стоимости направьте спецификацию, чертеж или фотографии существующего посадочного места.
