Ревизионные щелевые насадки Urbanline обеспечивают доступ к лотку для осмотра, прочистки и промывки. Съёмные исполнения для линий с L-образными и T-образными насадками, преимущественно под заполнение финишным покрытием. Оцинкованная и нержавеющая сталь. Габариты соответствуют примыкающим секциям.
Щелевые насадки ревизионные Urbanline — съёмные элементы скрытого водоотвода, обеспечивающие доступ к внутренней полости лотка для осмотра, прочистки и промывки. Устанавливаются на бетонные, пластиковые и стальные водоотводные лотки в составе линии щелевого водоотвода.
Съёмная конструкция под заполнение
Ревизионные насадки всегда выполняются съёмными. Основное исполнение — под заполнение финишным материалом: тротуарной плиткой, брусчаткой или натуральным камнем. Заполнение подбирают под прилегающее покрытие, сохраняя общий рисунок мощения.
В исполнении под заполнение съёмную часть поднимают вместе с уложенным в неё материалом. Через открывшийся проём выполняют очистку щелевого лотка, удаление песка и наносов, промывку канала. После обслуживания элемент возвращают в посадочное место. Прилегающее мощение разбирать не требуется.
L-образные и T-образные ревизионные насадки
Конструкцию ревизии выбирают по исполнению примыкающей водоотводной линии:

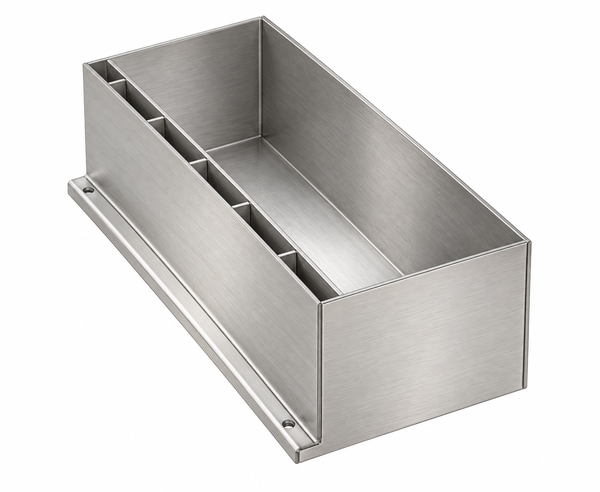

- Для линий с L-образными щелевыми насадками — ревизионное исполнение со смещённой к краю водоприёмной щелью. Применяется в узлах примыкания к фасадам, ступеням, бордюрам и другим конструкциям.
- Для линий с T-образными щелевыми насадками — ревизионное исполнение с центральным расположением щели. Используется в открытых участках мощения: на площадях, дорожках, террасах и парковочных территориях.
Высота и габариты ревизионной насадки соответствуют примыкающим насадкам. Сохраняются единая отметка верха конструкции и положение водоприёмной щели. Толщину металла и конструкцию усиления подбирают под нагрузку на соответствующий участок системы.
Материалы ревизионных насадок
- Оцинкованная сталь. Оцинкованные ревизионные насадки применяют на объектах благоустройства при обычных условиях эксплуатации. Цинковое покрытие защищает сталь от коррозии.
- Нержавеющая сталь AISI 304. Используется для водоотводных систем с требованиями к коррозионной стойкости и аккуратному внешнему виду. Обеспечивает длительный срок эксплуатации системы водоотвода.
- Нержавеющая сталь AISI 316. Содержит молибден, повышающий стойкость к локальной коррозии в хлоридсодержащих средах по сравнению с AISI 304. Применимость определяют с учётом агрессивного состава стоков.
- Нержавеющая сталь AISI 321. Сталь, стабилизированная титаном, которую выбирают при соответствующих требованиях к материалу, сварным соединениям и температурному режиму.
- Другие марки стали. Предусматриваются по техническому заданию и условиям эксплуатации объекта.
Применение в системах скрытого водоотвода
Ревизионные насадки применяют на территориях ТЦ, ЖК и БЦ, в пешеходных зонах, на террасах, паркингах, эксплуатируемых кровлях и площадках рядом с бассейнами. Они обеспечивают обслуживание скрытого водостока с сохранением архитектурного решения покрытия.
Расположение ревизионных участков предусматривают при проектировании. Доступ должен позволять осматривать и прочищать обслуживаемые участки канала, включая зоны выпусков и изменения направления водоотводной линии.
Купить ревизионные щелевые насадки Urbanline
Для подбора направьте размеры или чертёж примыкающих насадок, марку лотка, материал, требования к нагрузке и количество ревизионных элементов. Для исполнения под заполнение укажите тип и толщину финишного покрытия.
Цена зависит от марки стали, толщины металла, габаритов и конструкции изделия. Примеры применения продукции смотрите в разделе «Реализованные проекты Urbanline».
