Описание

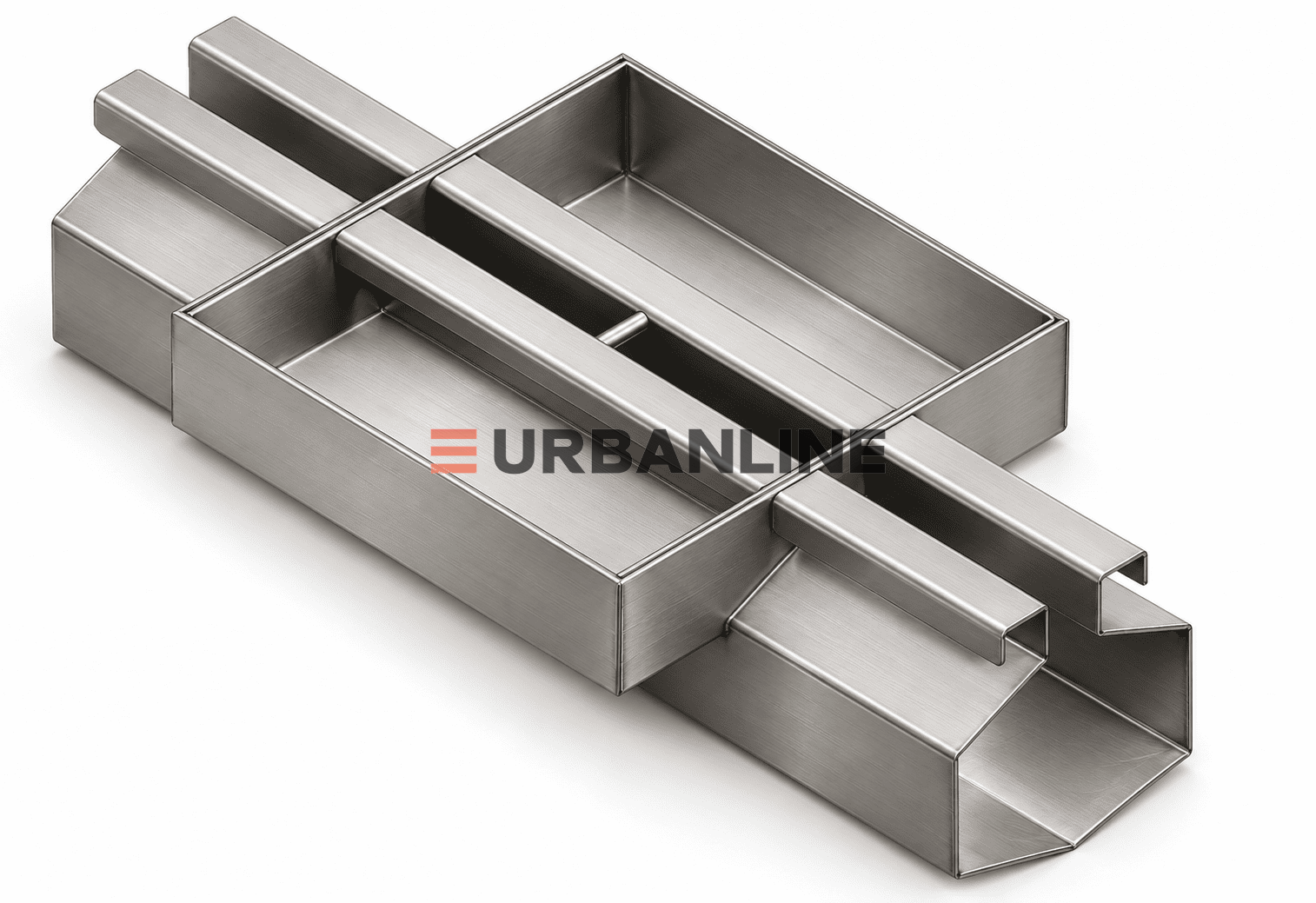

Ревизия для щелевого водоотводного лотка B100 H100 L500
Нержавеющая ревизия URBANLINE представляет собой специальный ревизионный элемент, интегрируемый непосредственно в линию щелевого водоотвода. Изделие предназначено для формирования технологической точки доступа во внутреннюю полость водоотводных лотков с целью их осмотра, очистки и периодического технического обслуживания.
Ревизия устанавливается в определенном проектом месте водоотводной трассы и позволяет получить доступ к внутренней части канала без демонтажа основных секций щелевого лотка. Количество и расположение ревизионных элементов определяется протяженностью линии, ее конфигурацией и требованиями проекта.
Конструктивное исполнение
Стандартное исполнение ревизии предусматривает длину 500 мм. По техническому заданию заказчика возможно изготовление изделий другой длины и конфигурации.
В верхней части ревизионного элемента предусматривается съемная крышка стандартного размера 200×200 мм. При необходимости размеры и геометрия крышки могут быть изменены в соответствии с проектной документацией или техническим заданием.
Конструкция крышки предусматривает возможность заполнения финишным материалом, в том числе полимеркварцевым составом, с устройством полимерного финишного покрытия. Такое решение позволяет визуально интегрировать ревизионный элемент в поверхность пола или прилегающего покрытия.
Материал изготовления
В стандартном исполнении ревизия изготавливается из коррозионностойкой нержавеющей стали. В зависимости от условий эксплуатации и требований проекта могут применяться:
- нержавеющая сталь AISI 304;
- нержавеющая сталь AISI 316;
- другие марки нержавеющей стали по техническому заданию заказчика.
Стандартная толщина металла составляет 1,5 мм. Для конструкций с повышенными требованиями к жесткости доступны исполнения из металла толщиной 2 мм, 3 мм и 5 мм. Толщина 5 мм может применяться при изготовлении сверхусиленных конструкций.
Соединение с секциями щелевого лотка
В зависимости от требований проекта ревизионный элемент может соединяться с соседними секциями водоотводного лотка одним из двух способов:
- Сварное соединение — наиболее надежный вариант, позволяющий получить жесткое и герметичное сопряжение элементов линии водоотвода.
- Фланцевое соединение — разъемное конструктивное решение, обеспечивающее удобство монтажа, сборки и замены отдельных секций системы.
Технические характеристики
| Тип изделия | ревизионный элемент для щелевого водоотводного лотка |
| Назначение | ревизионный доступ, осмотр, очистка и обслуживание линии водоотвода |
| Тип лотка | щелевой водоотводный лоток |
| Материал | нержавеющая сталь AISI 304, AISI 316 или другие марки по ТЗ |
| Стандартная длина | 500 мм |
| Длина по заказу | возможна по техническому заданию |
| Стандартная толщина металла | 1,5 мм |
| Доступные толщины металла | 1,5 / 2 / 3 / 5 мм |
| Стандартный размер ревизионной крышки | 200×200 мм |
| Размер крышки по заказу | по техническому заданию |
| Исполнение крышки | под заполнение финишным материалом |
| Вариант финишного заполнения | полимеркварц с полимерным финишным покрытием |
| Соединение с секциями лотков | сварное или фланцевое |
| Производитель | URBANLINE |
Преимущества ревизионного элемента
- обеспечивает непосредственный доступ во внутреннюю полость щелевой линии водоотвода;
- упрощает периодический осмотр и очистку водоотводных каналов;
- изготавливается из коррозионностойкой нержавеющей стали;
- доступны различные толщины металла для стандартных и усиленных конструкций;
- возможность изменения длины и размеров ревизионной крышки по техническому заданию;
- варианты сварного и фланцевого соединения с секциями щелевых лотков;
- возможность заполнения крышки материалом финишного покрытия;
- интегрируется в общую геометрию линии щелевого водоотвода.
